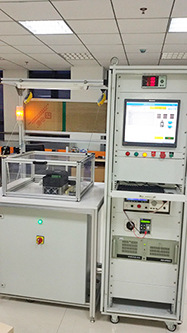

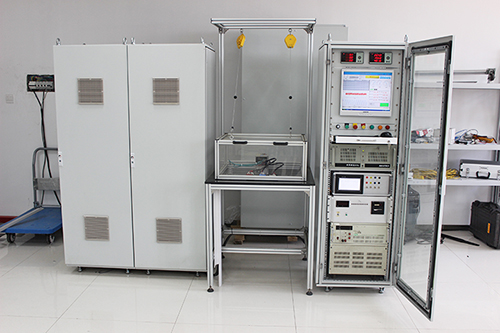

我公司自主研發的通用型變頻器功能測試系統具有自動化程度高，測試覆蓋率，測試速度快，軟件具有界面清晰，操作簡單，測試歷史數據查詢，自動報警等多種功能，適合0.37KW~800KW變頻器的出廠功能檢測試驗。
 |
 |
l 檢測項目
n IEC安規耐壓測試 n 操作界簡單，直觀
n 邏輯端子及操作面板功能檢測
n 通訊功能檢測
n 散熱風扇功能檢測
n 直流母線電壓校驗
n 輸出電壓電流校驗
n 缺相保護功能檢測
n 過載及輸出短路保護功能檢測
n 剎車單元功能檢測
n 高溫滿載測試
|
型號 |
性能型 NAS1001 |
實用型 NAS1002 |
經濟型 NAS1003 |
|
主要技術參數 |
|||
|
系統主要配置 |
研華-IPC-610H 工控機 Aglient 34401A 萬用表 Chroma 64701交流電源 Chroma 19053 安規測試儀 Yokokawa WT1800功率計 Sorensen SGI直流電源 |
研華-IPC-610H 工控機 鏵儀 7420 安規測試儀 iDRC CIF-EP系列交流電源 Yokokawa WT210功率計 |
研華-IPC-610H 工控機 鏵儀 7410 安規測試儀 菊水皇家 JS系列交流電源 青智ZW系列電壓，電流表 |
|
尺寸（W*D*H） |
600*600*2000 |
600*600*2000 |
600*600*2000 |
|
測試時間*1 |
<360s |
<500s |
<500s |
|
安規檢測等級 |
6000VAC 50mA 8通道 |
4000VAC 30mA 8通道 |
4000VAC 30mA 2通道 |
|
產品電壓范圍 |
220V，380V, 690V |
220V，380V |
220V，380V |
|
檢測功率范圍 |
0.37~800KW |
0.37~800KW |
0.37~90KW |
|
電流校驗精度 |
0.5% |
1% |
|
|
電壓校驗精度 |
0.05% |
0.2% |
0. 5% |
|
0~3000RPM ±1.5% |
0~3000RPM ±1.5% |
選配 |
|
|
轉矩檢測范圍 |
0~300Nm ±0.1% |
0~200Nm ±1.5% |
選配 |
|
軟件功能 |
|||
|
自動測試 |
● |
● |
● |
|
測試序列配置 |
● |
● |
● |
|
遠程調試 |
● |
○ |
○ |
|
用戶管理 |
● |
● |
○ |
|
數據庫管理 |
● |
● |
○ |
|
電壓，電流曲線繪制 |
● |
○ |
○ |
|
*1 測試時間根據具體測試項目變化 ，*2，*3 轉速轉矩測量需要配合對綁負載測試 |
|||
