我公司自主研發的用于伺服電機產品出廠前檢測系統，確保每臺產品能夠合格出廠，系統采用電機對拖平臺將產品與陪測伺服相連接，系統穩定性也非常高。系統使用上位機軟件通過RS485通訊控制系統各執行機構，穩定高效，軟件操作簡單易懂，適合產線員工操作，只需短時間培訓就能輕松上手，且支持遠程操作，實時修改客戶需要改進的項目。該產品申請了保護！
：

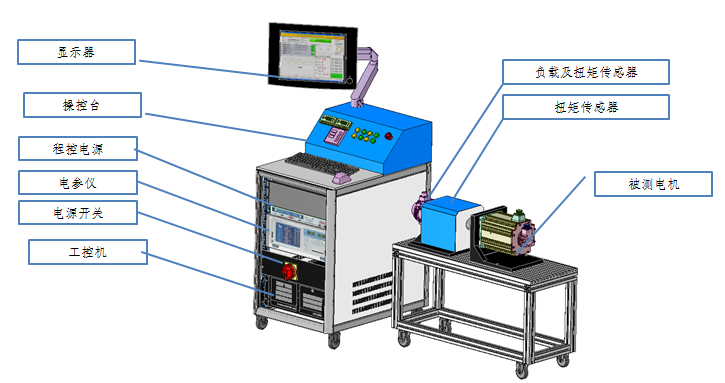

設備結構：

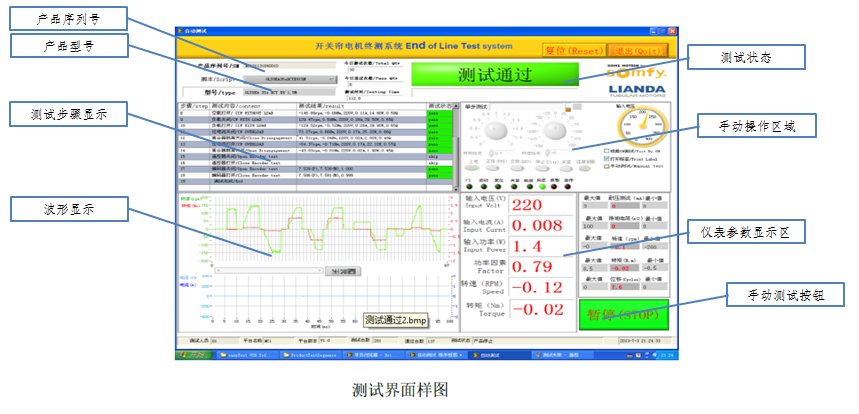

測試軟件：
本軟件采用NI labview 編寫，具有很好的人機互動界面，操作簡便，能夠顯示各種波形，協助客戶變頻器研發團隊實現測試要求，提高效率。（人工界面的排版與美工可以根據客戶的具體要求進行個性化設計）。
軟件優勢：
l 測試軟件系統按照客戶提出的具體要求進行個性化開發，操作方便，直觀
l 基于EXCEL的測試序列管理文件，客戶可以輕松完成測試配置，
l 測試快速，高效，檢測穩定，覆蓋面廣
l 測試軟件 兼容性強，易于升級，方便客戶新產品導入
l 數據自動保存為EXCEL形式，方便客戶統計，分析測試數據
l 用戶密碼管理，權限管理，可以確保系統安全，穩定運行
主要測試設備：
交直流耐壓，絕緣，接地阻抗測試
固瑋 GPT GPT9904A ，4合1安規測試儀
橫河WT1800E ，三通道，5A，
高性能數字功率分析儀，
適合伺服驅動行業的專用電壓電流測量儀器
帶轉速轉矩測量模塊
S120 伺服控制系統+ 1PH8 主軸伺服電機，帶能量反饋單元
多電機并聯模塊

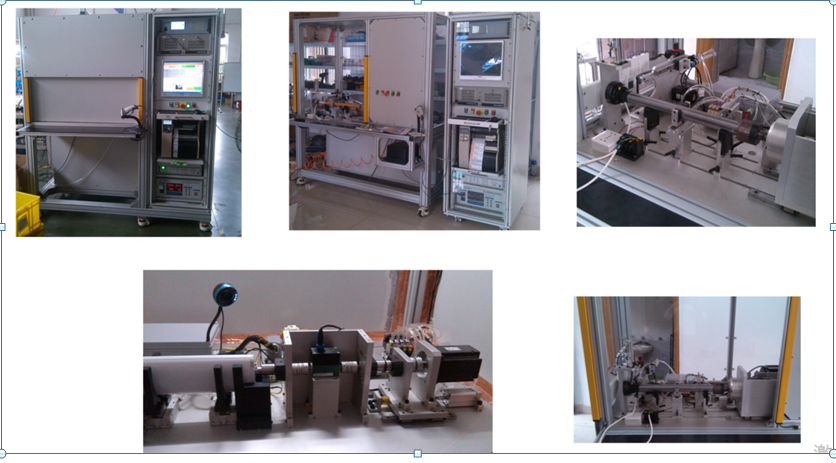

產品實例：
n 檢測項目 n 系統特點
n 絕緣性能檢測 n 硬件配置靈活，系統兼容性強
n 耐壓性能檢測 n 測試操作簡單，一鍵啟動
n 接地阻抗檢測
n 電機轉速，扭矩檢測 n 自動生成Excel格式測試報告
n 編碼器位移功能檢測
n 電機效率檢測 n 操作者使用權限管理
n 功率因素，電壓，電流檢測 n 具備統計分析功能
n 額定負載檢測，扭矩檢測 n 支持產品銘牌標簽打印
n 過載保護檢測
|
主要技術參數 |
20W~7500W |
|
系統主要配置 |
研華-IPC-610H 工控機 華儀7420安規分析儀 可編程交流電源，直流電源 伺服加載載系統 NI DAQ 電壓電流采集PCI卡 Burster高精度轉速轉矩傳感器 斑馬打印機 |
|
測試時間 |
<130s |
|
安規檢測等級 |
5000VDC, 5mA漏電檢測 |
|
電壓范圍，精度 |
0~380V +/-1% |
|
電流范圍，精度 |
0~40A +/- 0.5% |
|
扭矩范圍，精度 |
0~50Nm +/-0.5% |
|
轉速范圍，進度 |
0~3000rpm +/-0.5% |
|
功率精度 |
±0.5% |
|
數據庫 |
ACCESS 20007， MYSQL 數據庫，支持測試結果查詢， |
|
標簽打印功能 |
支持各種類型打印機 ，選配 |
