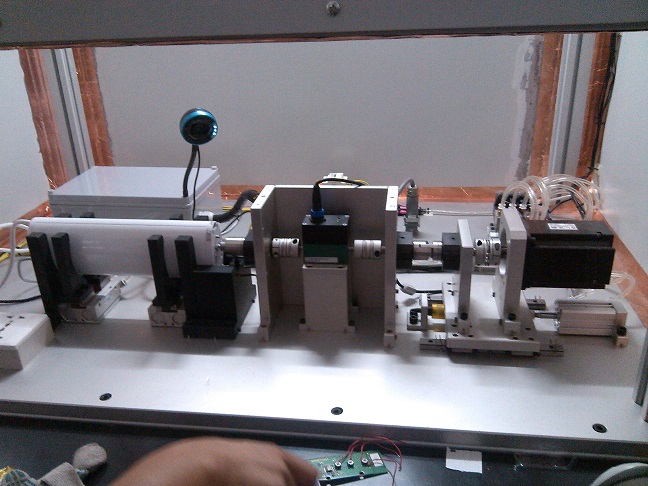

我公司自主研發的伺服電機測試系統采用LABVEIW虛擬儀器軟件技術和NI高性能DAQ數據采集板卡集成的一套自動化檢測設備，其具有功能豐富，操作簡單，自動化程度高，測試速度快，維護方便等特點，適合作為伺服電機產品出廠功能檢測設備，該系統能自動根據產品型號，序列號進行產品測試項目和參數的選擇，及時將數據上傳至數據庫，能與工廠生產管理追溯系統進行連接，自動判讀產品工序流向，提高生產管理效率，實現產品生產流程控制。
n 檢測項目 n 系統特點
n 絕緣性能檢測 n 硬件配置靈活，系統兼容性強
n 耐壓性能檢測 n 測試操作簡單，一鍵啟動
n 接地阻抗檢測
n 電機轉速，扭矩檢測 n 自動生成Excel格式測試報告
n 編碼器位移功能檢測
n 電機效率檢測 n 操作者使用權限管理
n 功率因素，電壓，電流檢測
n 額定負載檢測，扭矩檢測
n 過載保護檢測
主要技術參數 |
20W~7500W |
系統主要配置 |
研華-IPC-610H 工控機 華儀7420安規分析儀 可編程交流電源，直流電源 伺服加載載系統 NI DAQ 電壓電流采集PCI卡 Burster高精度轉速轉矩傳感器 斑馬打印機 |
測試時間 |
<130s |
安規檢測等級 |
5000VDC, 5mA漏電檢測 |
電壓范圍，精度 |
0~380V +/-1% |
電流范圍，精度 |
0~40A +/- 0.5% |
扭矩范圍，精度 |
0~50Nm +/-0.5% |
轉速范圍，進度 |
0~3000rpm +/-0.5% |
功率精度 |
±0.5% |
數據庫 |
ACCESS 20007， MYSQL 數據庫，支持測試結果查詢， |
標簽打印功能 |
支持各種類型打印機 ，選配 |
